EV Smart Ladestation

EV Smart Charging Station Beskrivelse

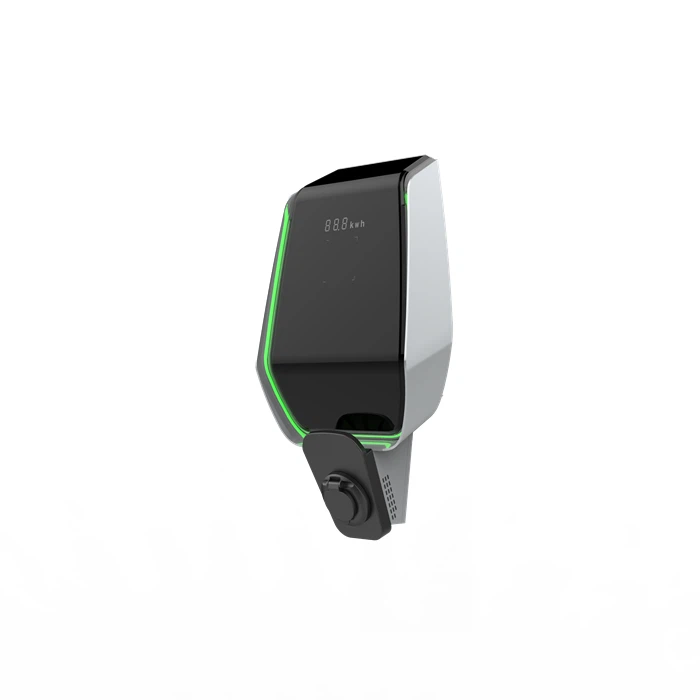

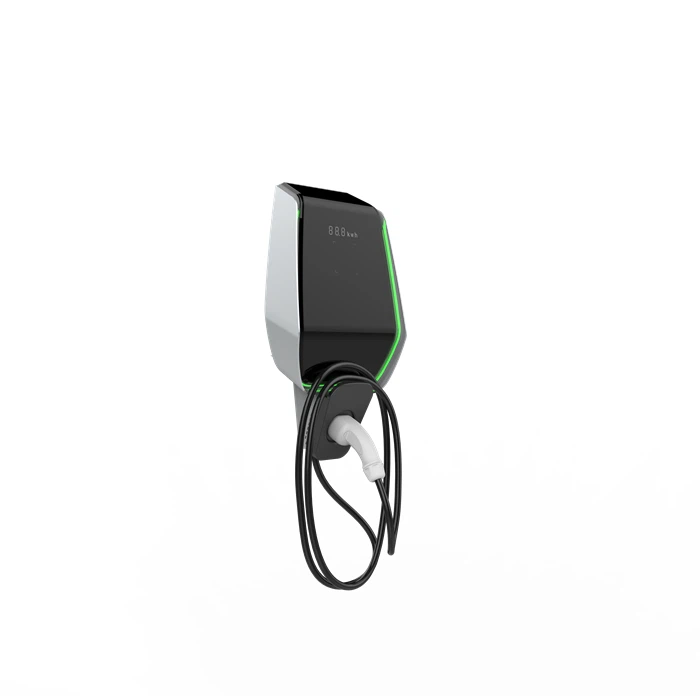

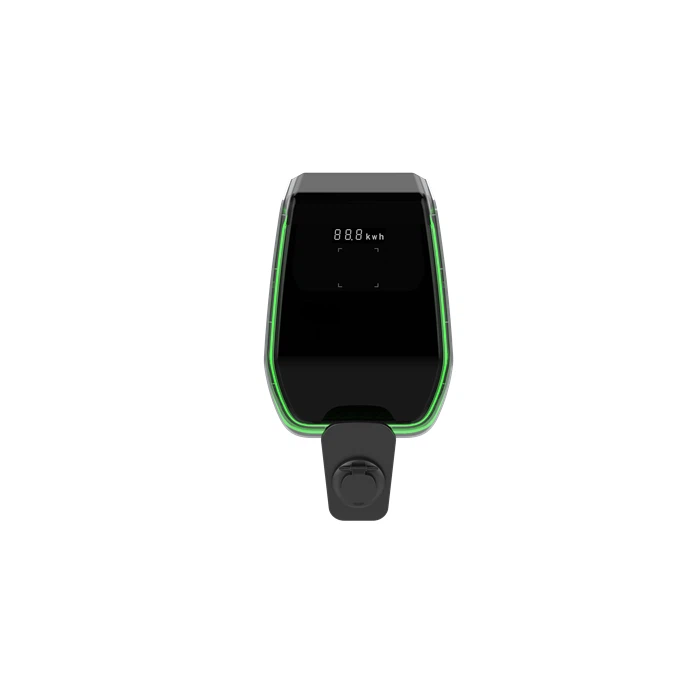

Det er en EU Standard 22kW trefaset AC EV Smart Ladestation. Understøtter vægmonteringsversion, stikversion og piedestalversion, brug RFID-kort eller OCPP til at starte.

LINCHR AC-oplader er den mest avancerede ladeløsning og det mest komplette udvalg af ladestationer til elbiler, der findes på markedet i dag. LINCHRs europæiske standard Ac-oplader vandt iF Design Award 2019 med et originalt og elegant design. Den tilbyder den bedste teknologi og funktionalitet med hensyn til sikkerhed og fjernbrug via smartphone. Opladningsprocessen kan startes eller stoppes ved at swipe RFID-kort eller bruge smartphone APP, der er også en række opladningstilstande såsom plug and charge, som kan indstilles efter brugernes behov.

Installationen og vedligeholdelsen er yderst enkel og sikker, da den er udstyret med alle de mest avancerede beskyttelser. Kunden eller almindeligt vedligeholdelsespersonale kan åbne vedligeholdelsesdækslet for at fuldføre enkel vedligeholdelse. Kompleks vedligeholdelse kræver, at de professionelle åbner flere dele til vedligeholdelse. Klassificeret vedligeholdelse forbedrer vedligeholdelsespersonalets personlige sikkerhed og sparer ressourcerne for professionelt vedligeholdelsespersonale.

EV Smart Charging Station funktioner

● MID-certificeret kWh-måler og type B lækagebeskytter.

● OCPP 1.6 J kommunikationsprotokol og WiFi 2.4 GHz.

● 7kW/11kW/22kW udgangseffektmuligheder.

● Type 2 ladestik tilgængelig.

● Overordnet driftsstatusovervågning, kontrol og beskyttelse, der sikrer opladningssikkerheden.

● Opladningsdatastyring, der sikrer integriteten og sikkerheden for brugere, der oplader data under opladningsprocessen.

● CE-certifikat.

● Muligheder for vægbokstype eller piedestaltype.

● Forskellige opstartstilstande, RFID-kort, APP-metoder, plug and charge.

● Klassificering af vedligeholdelse.

● Web-backend, kan opgraderes via internetbrowser, viser afgiftsregistreringer, fejlregistreringer.

Tekniske parametre

 Installation

1. Installationsforhold og miljøkrav

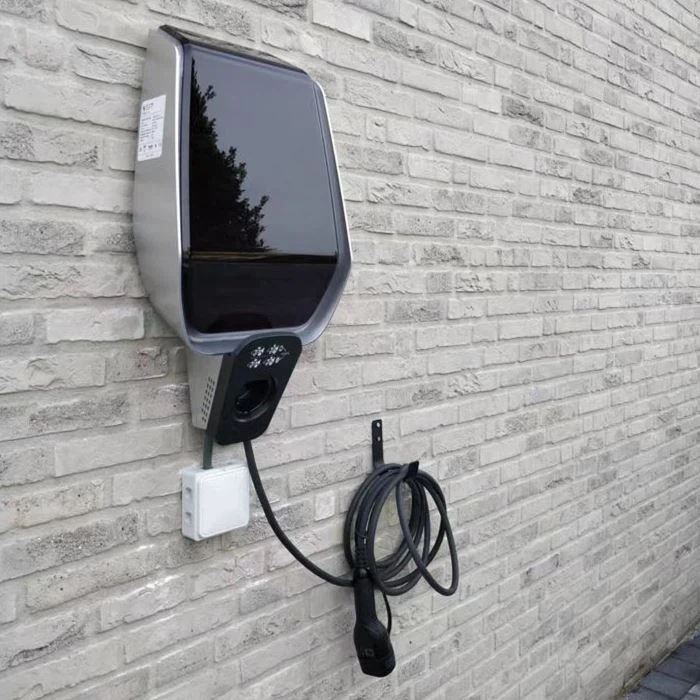

EV Smart Ladestation kan bruges udendørs. Vær opmærksom på driftsmiljøet for at opfylde udstyrets drift, ellers vil det påvirke udstyrets levetid. Følgende betingelser er obligatoriske for en korrekt installation af enheden (se tekniske data):

Driftstemperaturen skal være inden for området fra -25 ℃ til 50 ℃.

Driftsfugtighed skal være ≤ 95%.

Undgå kraftige vibrationer og mekaniske stød på installationssteder.

Hold opladningsvægboksen væk fra eksplosiver eller farlige materialer, der er ledende

medier og skadelige gasser.

Hold opladningsvægboksen ren. Hold miljøet rent og skimmelfrit. Holdes væk fra fugt, støv, brændbar gas, brændbar væske, varmekilder og ætsende miljøer.

Installationsstedets højde skal være ≤ 2000 m.

2. Installationsinstrumenter

Installationsprocessen for opladning af wallbox kræver følgende instrumenter

Manualen (1 stk, i opladnings-wallbox-tilbehørstasken).

Ekspansionsskruerne (4 stykker, i opladnings-wallbox-tilbehørstasken), til at fastgøre opladnings-wallboxen til væggen.

6P plug-in terminal (1 stk, i opladnings-wallbox-tilbehørstasken), bruges til at realisere belastningsbalanceringsfunktionen, tilslutte en elmåler eller anden slaveopladnings-wallbox.

120Ω modstand (1 stk. i tilbehørsposen til opladnings-wallboxen), bruges til terminalmodstanden på CAN-bussen i slaveopladnings-wallbox-netværket.

Monteringsskabelonen (1 stk, medfølger opladningsvægboksen i pakken) til

identificer den korrekte placering af monteringshullerne på væggen.

Den tyverisikre rustfri skrue (1 styk, leveres med opladningsvægboksen på bagsiden)

fastgøres til væggen til montering af ladestolper.

3. Installation af beskyttelse mod kortslutning

Selve wallboxen har en overstrømsbeskyttelse. Ikke desto mindre skal der installeres en kortslutningsbeskyttelsesanordning på det øverste niveau, f.eks. i kontrolpanelet, for kortslutningsbeskyttelse.

Opladnings-wallboxen kan ikke bruges uden kortslutningsbeskyttelse.

Den nominelle strøm for forsyningskredsløbets kortslutningsbeskyttelsesanordning er ca. 1.2 gange den maksimale strøm for opladningsvægboksen.

Den nominelle strøm for kortslutningsbeskyttelsesanordningen anbefales at være 40A, hvis

ladeposten kører ved fuld belastning, ellers vil ladestationen sandsynligvis ikke

fungere korrekt.

Det er obligatorisk at installere en afbryder med C- eller B-kurve, 40A, før opladningen

wallbox indgang. Hvis der er usikkerhed om, hvordan man vælger den passende kortslutning

beskyttelsesenhed, kontakt os venligst.

Bemærk:

I et strømforsyningssystem uden en neutral linje må spændingen mellem faselinjen og faselinjen ikke være højere end kravet til konstant spænding (240VAC).

Til trefaset EV smart ladestation, i et strømforsyningssystem med en neutral linje, må spændingen mellem faselinjen og den neutrale linje ikke være højere end kravet til nominel spænding (240VAC).

Detaljer

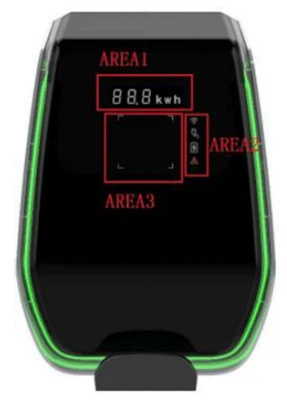

Funktionen af ​​hvert OMRÅDE er vist som nedenfor:

1. AREA1 Digital karaktervisning

Den viser følgende information:

1). Hovednetværksspænding

2). Hovednetværksfrekvens

3). Oplader wallbox Station

4). Nummer

5). Udgangsstrøm (kun under opladningsprocessen) Fejlkode

2. AREA2 LED-indikatorer

1). Den viser følgende information:

2). Wifi-tilstand og status

3). Tilslutningsstatus til EV

4). Status for opladningsprocessen

5). Fejlstatus

3. OMRÅDE3 Tryk på RFID-kortområdet

Den rektangulære RFID-kort aktive zone viser kortets og opladningswallboxens tilslutningsstatus.

4. LED-indikator for frontdækselbælte

Et LED bælte er placeret rundt om EV Smart Ladestation og antager forskellige farver for at angive den aktuelle status (se tabellen nedenfor).
